EM-Zubehör und Infrastruktur-Komponenten

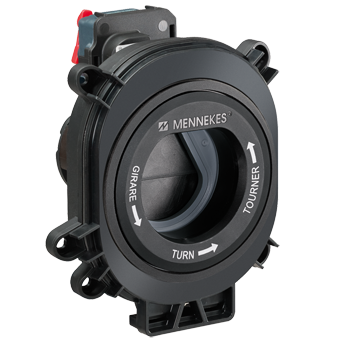

Mennekes Ladesteckdose    LadesteckdoseTyp 2 mit Shutter bis 32A 3p+N+PE sowie PP + CP
  • Netzspannung 1p / N / PE / 50Hz 230V AC, 3p / N / PE / 50Hz 400V AC
  • Ladeleistung bis max. 22 kW
  • Stromstärke max. 32A
  • Spritzwasserschutz IP 44 (nur in Verbindung mit separater Mechanik an der Ladestation)
  • Mechanischer Berührungsschutz IP XXD
  • Anschlüsse: Energiekontakte L1, L2, L3, N. PE 2,5 - 6,0 mm², Signalkontakte CP, PP 0,75 - 2,5 mm², Verriegelungsaktuator 2 x 5 x 50 mm²
  • Umgebungstemperatur -30 °C bis +50 °C
  • Lagertemperatur -30 °C bis +50 °C
  • Relative Feuchte 5% bis 95% nicht kondensierend
  • Abmessung H x B x T 158,3 x 117 x 109,5 mm
  • VDE geprüft


Mennekes Ladesteckdose   Ladesteckdose Typ 2 bis 32A 3p+N+PE sowie PP + CP
  • Netzspannung 1p / N / PE / 50Hz 230V AC, 3p / N / PE / 50Hz 400V AC
  • Ladeleistung bis max. 22 kW
  • Stromstärke max. 32A
  • Spritzwasserschutz IP 44 (nur in Verbindung mit separater Mechanik an der Ladestation)
  • Mechanischer Berührungsschutz IP XXB
  • Anschlüsse: Energiekontakte L1, L2, L3, N. PE 2,5 - 6,0 mm², Signalkontakte CP, PP 0,75 - 2,5 mm², Verriegelungsaktuator 2 x 5 x 50 mm²
  • Umgebungstemperatur -30 °C bis +50 °C
  • Lagertemperatur -30 °C bis +50 °C
  • Relative Feuchte 5% bis 95% nicht kondensierend
  • Abmessung H x B x T 129,3 x 73 x 80 mm
  • VDE geprüft in Verbindung mit Montagering 30010 oder 30012

Mennekes Ladesteckdose mit Schutzkappe   Ladesteckdose Typ 2 mit Montagering mit Schutzkappe am Band bis 32A 3p+N+PE sowie PP + CP
  • Netzspannung 1p / N / PE / 50Hz 230V AC, 3p / N / PE / 50Hz 400V AC
  • Ladeleistung bis max. 22 kW
  • Stromstärke max. 32A
  • Spritzwasserschutz IP 44 (nur in Verbindung mit separater Mechanik an der Ladestation)
  • Mechanischer Berührungsschutz IP XXB
  • Anschlüsse: Energiekontakte L1, L2, L3, N. PE 2,5 - 6,0 mm², Signalkontakte CP, PP 0,75 - 2,5 mm², Verriegelungsaktuator 2 x 5 x 50 mm²
  • Umgebungstemperatur -30 °C bis +50 °C
  • Lagertemperatur -30 °C bis +50 °C
  • Relative Feuchte 5% bis 95% nicht kondensierend
  • Abmessung H x B x T 158,3 x 117 x 109,5 mm
  • VDE geprüft

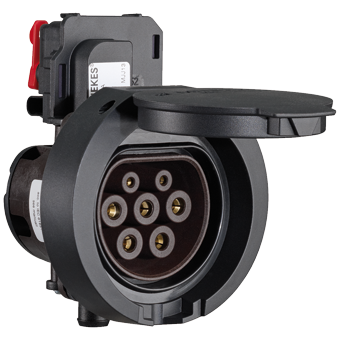

Mennekes Ladesteckdose mit Klappdeckel   Ladesteckdose Typ 2 mit Montagering mit Klappdeckel bis 32A 3p+N+PE sowie PP + CP
  • Netzspannung 1p / N / PE / 50Hz 230V AC, 3p / N / PE / 50Hz 400V AC
  • Ladeleistung bis max. 22 kW
  • Stromstärke max. 32A
  • Spritzwasserschutz IP 54 (nur in Verbindung mit separater Mechanik an der Ladestation)
  • Mechanischer Berührungsschutz IP XXB
  • Anschlüsse: Energiekontakte L1, L2, L3, N. PE 2,5 - 6,0 mm², Signalkontakte CP, PP 0,75 - 2,5 mm², Verriegelungsaktuator 2 x 5 x 50 mm²
  • Umgebungstemperatur -30 °C bis +50 °C
  • Lagertemperatur -30 °C bis +50 °C
  • Relative Feuchte 5% bis 95% nicht kondensierend
  • Abmessung H x B x T 129,3 x 100 x 80 mm
  • VDE geprüft

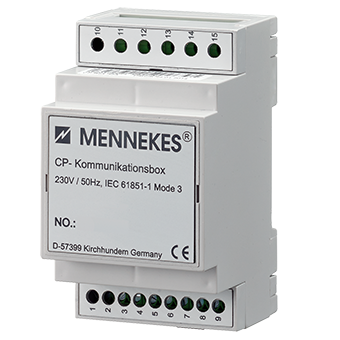

CP Kommunikationsbox   CP-Kommunikationsbox 16A oder 32A

Reiheneinbaugerät mit Baubreite 3 TE zur Mode 3 Kommunikation mit dem Fahrzeug, Ansteuerung des Schützes, Verriegelung des Ladesteckers in der Ladesteckdose während des Ladestatus B des Fahrzeugs

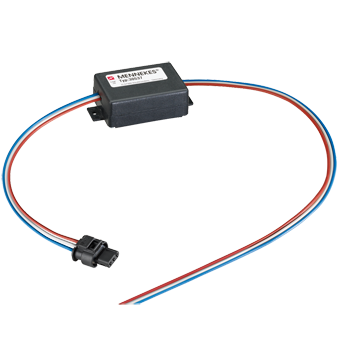

Aktuator Steuerleitung   Aktuator-Steuerleitung
  • zur Ansteuerung der Verriegelung der Infrastruktursteckdose in Verbindung mit der CP-Box
  • einseitig Aktuatorstecker mit 3 Stück angecrimpten Einzelleitern mit Leiterkarte verlötet
  • andere Seite 3 Stück Einzelleiter, offenes Ende, mit Leiterkarte verlötet
  • Kabellänge auf beiden Seiten 50 cm

Nur bei MENNEKES mit integrierter Entriegelungsfunktion bei Stromausfall.

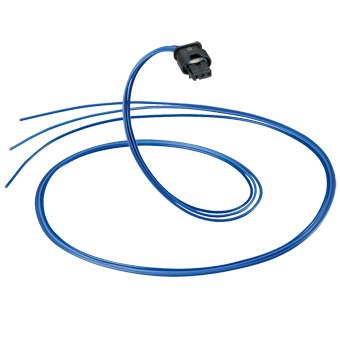

Aktuator Anschlussleitung   Aktuator-Anschlussleitung

bestehend aus: Aktuatorstrecker mit 3 Einzelleitern (1 m)

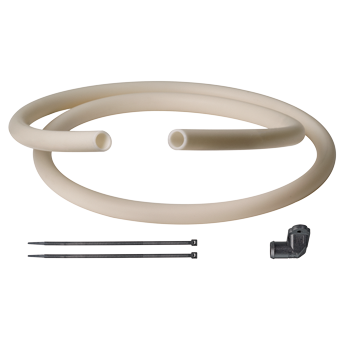

Wasserablaufschlauch

Wasserablaufschlauch

  • 1,25 m lang
  • inkl. Befestigungsmaterial und alternativem Wasserablaufstutzen 90°

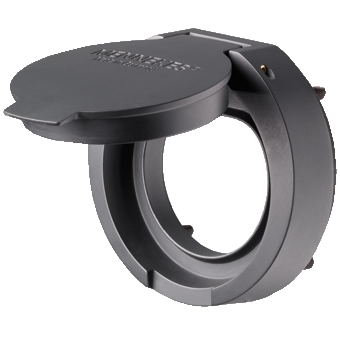

Montagering mit Klappdeckel   Montagering mit Klappdeckel

4-Punkt-Befestigung

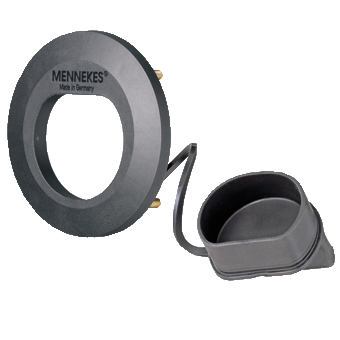

Montagering mit Schutzkappe   Montagering mit Schutzkappe am Band

4-Punkt-Befestigung
